下町の非常に狭い間口の土地に建つ住宅です。厳しい条件の中で、上下階の移動を制約としてではなく様々な性格を持つ空間のつながりとして楽しめるよう、1つのハコの中に6つの『』型の床面をつくり、半階ずらしながら積み重ねることで長手・短手両方向にスキップフロアとしての性格を持たせ、止まり木を枝から枝へ飛び移るような住まいを計画しました。敷地を極限まで活用するため、100mm幅の鉄骨架構を組み上げた後で金属断熱サンドイッチパネルを隣地境界際に沿って内側から施工し、外壁を50mmの厚さに抑えています。法規上の取り扱いを地上2階地下1階建てとすることで鉄骨被覆や非常用進入口を避け、最上階にはルーフテラスを設けて、倉庫のようにスパルタンでありながら、光と風に満たされて圧迫感を感じない住まいになりました。

Kakko House

This narrow house for a couple and their little child is located in a densely built-up area of Osaka , Japan. The building site is only 3.4×13.0m. To make full use of it, the house is framed in exposed structural steel , coverd with thin fire – resistant adiabatic panels ,and contains six floors with split levels. Lv.1 (basement level) is a bedroom , Lv.2(ground level) is a garage , Lv.3 is for the little girl , Lv.4 is a living space , Lv.5 is a bathroom ,and Lv.6 is a roof terrace. The expanded metal stair connects each floors and spreads the sun light inside. In this house , they are living like birds swinging from branch to branch .

計画前の様子。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

内側施工可能なサンドイッチパネルを利用して隣地際まで建築。境界線から外壁面までは最小17cm。

エントランスを兼ねた土間ガレージ。シャッターを下ろして半外部的に使うことも可能。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

木製建具の奥は細長いバイクガレージ。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

玄関を兼ねたバイクガレージ。ご主人の趣味空間。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

階段の踊り場を玄関収納と兼ねる極小設計。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

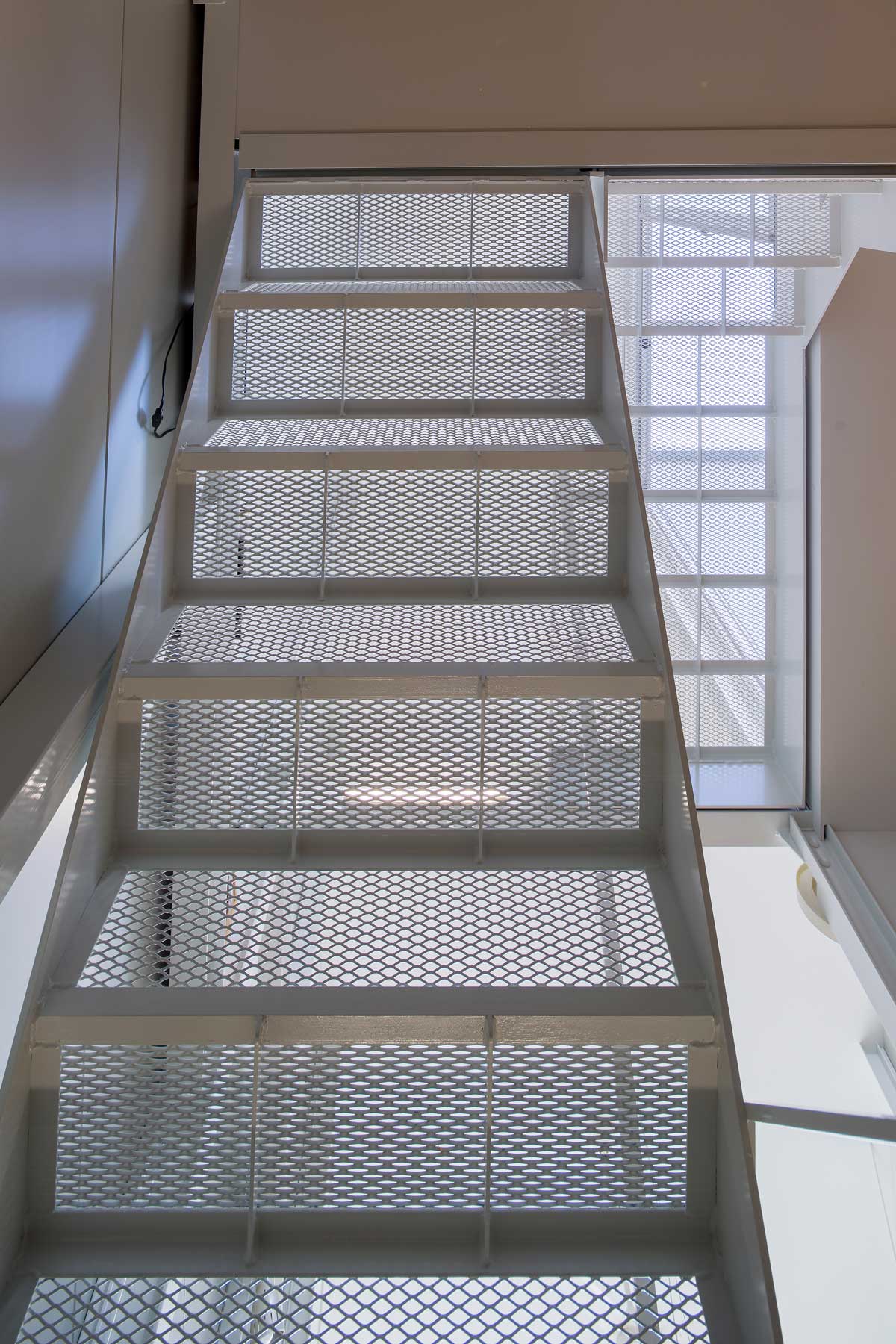

ルーフテラスから入る光が階段を透けて下階へ落ちる。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

階段最下段の半地下部分はクローゼットとして利用。建具が入る隙間がないため、階段の形に合わせたカーテンを縫製。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

ガレージに止めた愛車を上から、下から、眺められる生活。

子供部屋からLDKとキッチン方向を見る。階段を囲む床スラブが『』型に積み重なる。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

ラワン面材とステンレス天板でシンプルに家具製作したキッチン。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

キッチンからダイニング、リビングを見る。スイッチ・コンセントはH鋼の凹みを利用して配管。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

ダイニング。床は厚み35mmの吉野杉足場板。ビスが見えないように下階のガレージ天井側から留め付けている。

カーテンは透過性の違う3種の生地を吹抜け天井から吊り、時間帯や使い勝手に応じて調整できる仕組み。全開にすると下町の風景がフレーミングされる。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

窓際。リビングは2層分の天井高によって間口の割に狭さを感じない。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

LDK全景。10cm角の柱が規則的に並ぶ。H鋼は構造体、角鋼は外壁パネルのサポート。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

倉庫のようなハコに暮らす生活。金属サイディングに充填された断熱材によって居住性が確保されている。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

半階上がって奥様の家事コーナーと水廻り。さらに半階上がってルーフテラス。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

階段は子どもが素足で歩いても指を詰めない細目のエキスパンドメタル。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

H鋼梁の側面に取り付けたライン照明。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

キッチン、水廻り、ルーフテラスの結節点に設けた家事コーナー。家全体を見渡せる特等席。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

階段踊り場からリビング・ダイニングを見下ろす。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

物干しやガーデニングなど多目的に利用できるルーフテラス。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

都会の中でもプライバシーを確保しつつ開放的な浴室。夏はルーフテラスで遊んでそのまま窓から浴槽へ。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

夜は家全体が行灯のように浮かび上がる。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

内部・外部が化粧材なしのスケルトン状態。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

内部夜景。

『』の家|鉄骨造の狭小スキップフロアガレージハウス

ルーフテラスからはお月見も出来る。

概要 計画/2012-2014 所在地/大阪市旭区 用途/専用住宅 構造規模/鉄骨造B1F+2F 敷地面積/14坪[45m2] 坪単価対象面積/34坪[114m2]

協働 意匠・設備設計監理/山本嘉寛[YYAA] 構造設計監理/[S.Y.U.構造設計室] 施工/[大和建設] カーテン/[fabricscape] 撮影/山田圭司郎[YFT,]

掲載 【ウェブメディア】architecturephoto/2015 Archidaily(CL)/2015 Dezeen(UK)/2015 design milk(US)/2015 【書籍】ガレージのある家[ネコ・パブリッシング]/2015 MARU vol.162[CA Press](KR)/2015 木を魅せる住まい[ニューハウス出版社]/2016 デザイナーズFILE[カラーズ]/2016 Monthly IX Design(KR)/2016 新建築[新建築社](受賞記事)/2017

受賞 第8回NISCイソバンドデザインコンテスト 住宅部門賞/2017

外部仕様 屋根/ガルバリウム鋼板竪ハゼ葺 壁/耐火エスガード[NISC] 床/モルタル金ゴテ押エ・砂利敷 開口部/アルミ樹脂複合サッシ[LIXIL]・ビル用アルミサッシ[LIXIL]・防火シャッター[文化シャッター]

内部仕様 【Lv1:寝室】天井/針葉樹合板表し 壁/耐火エスガード[NISC] 床/杉足場板施主塗装 【Lv2:ガレージ】天井/針葉樹合板表し・AEP 壁/耐火エスガード[NISC]・AEP 床/モルタル金ゴテ押エUC 【Lv3:子供部屋】 天井/AEP 壁/耐火エスガード[NISC]・AEP 床/杉足場板施主塗装 【Lv4:LDK】天井/AEP 壁/耐火エスガード[NISC]・AEP・セラール[AICA] 床/杉足場板施主塗装 【Lv5:家事室・サニタリー】天井/AEP 壁/耐火エスガード[NISC]・AEP 床/長尺シート[東リ] 【Lv6:ルーフテラス】壁/ガルバリウム鋼板・耐火エスガード[NISC] 床/FRP防水の上タイル貼施主施工 【浴室】ユニットバス[LIXIL] 【内部建具】ラワン合板フラッシュOF

設備仕様 【給排水】給水/水道直結 給湯/ガス給湯式 排水/下水道放流 【換気空調】換気/第3種換気方式[三菱電機][UNIX] 空調/壁掛AC 【電気】[Panasonic][東芝][ENDO][ODELIC][DNライティング][青山電陶][神保電器] 【キッチン】家具製作
